Trong hệ thống điện dân dụng và công nghiệp, tiếp địa (nối đất) là một trong những yếu tố quan trọng hàng đầu để đảm bảo an toàn cho người và thiết bị. Một hệ thống tiếp địa tốt giúp ngăn ngừa điện giật, bảo vệ thiết bị khỏi xung điện, sét đánh và giảm thiểu thiệt hại khi xảy ra sự cố.
Trong đó, dây tiếp địa chính là “mạch sống” kết nối các thiết bị điện với hệ thống đất. Bài viết này sẽ giúp bạn hiểu rõ về các loại dây tiếp địa, cách lựa chọn, ứng dụng và lưu ý khi thi công.
Dây tiếp địa (tên tiếng Anh: grounding wire hoặc earthing wire) là loại dây dẫn điện dùng để kết nối thiết bị điện, vỏ kim loại, máng cáp… với hệ thống tiếp địa (nối đất). Mục đích của dây tiếp địa là chuyển dòng điện rò hoặc điện áp dư về đất, tránh gây nguy hiểm cho người dùng và thiết bị.
Bảo vệ an toàn con người: khi thiết bị bị rò điện, dòng điện được dẫn xuống đất qua dây tiếp địa thay vì đi qua cơ thể người.
Bảo vệ thiết bị điện: tránh hiện tượng quá áp, hồ quang điện hoặc xung điện gây hỏng hóc.
Giảm nhiễu tín hiệu: trong các hệ thống điều khiển, nối đất tốt giúp loại bỏ nhiễu điện từ (EMI/RFI).
Tiêu tán dòng sét: trong hệ thống chống sét, dây tiếp địa dẫn xung điện sét từ kim thu lôi xuống cọc tiếp địa.
Chất liệu: đồng nguyên chất, không bọc cách điện.
Ưu điểm: dẫn điện rất tốt, ít bị oxy hóa.
Ứng dụng: dùng để chôn ngầm, kết nối các cọc tiếp địa hoặc tạo lưới tiếp địa.
Chất liệu: lõi đồng, bọc nhựa cách điện (thường màu xanh sọc vàng).
Ưu điểm: an toàn cách điện, dễ nhận biết là dây tiếp địa.
Ứng dụng: nối từ thiết bị đến tủ điện hoặc điểm tiếp địa gần nhất.
Chất liệu: thép cacbon mạ kẽm nhúng nóng.
Ưu điểm: giá rẻ, chịu lực tốt, bền ngoài trời.
Nhược điểm: dẫn điện kém hơn đồng.
Ứng dụng: làm lưới tiếp địa, kết nối cọc trong hệ thống chống sét.
Cấu tạo: lõi thép, lớp mạ đồng bên ngoài.
Ưu điểm: kết hợp dẫn điện tốt và độ bền cơ học, chi phí hợp lý.
Ứng dụng: thay thế dây đồng trong hệ thống tiếp địa công nghiệp, trạm BTS, solar.

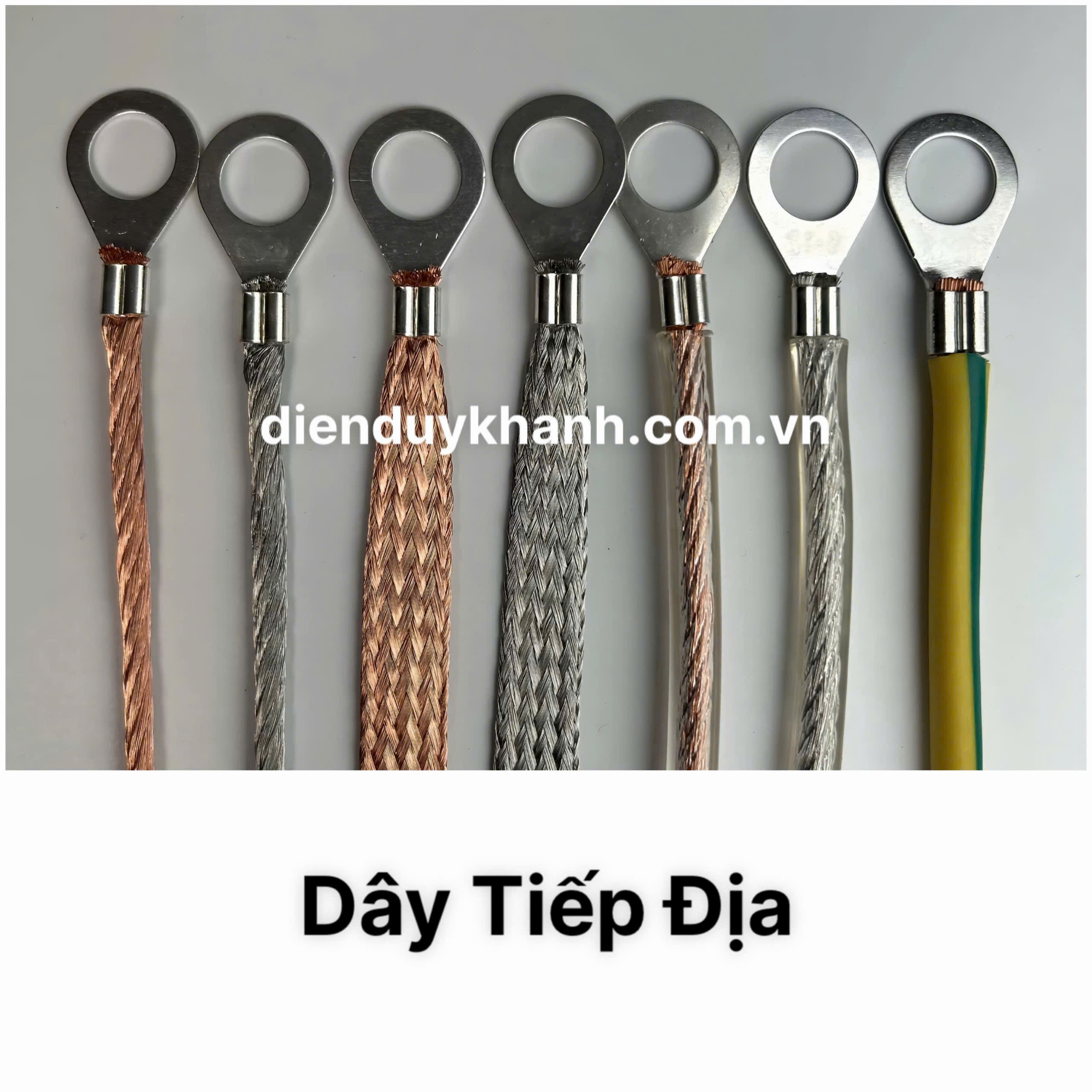

Dạng tròn cứng (solid) hoặc dạng mềm bện nhiều sợi (stranded).
Dùng để chôn ngầm hoặc dẫn trong ống luồn dây.

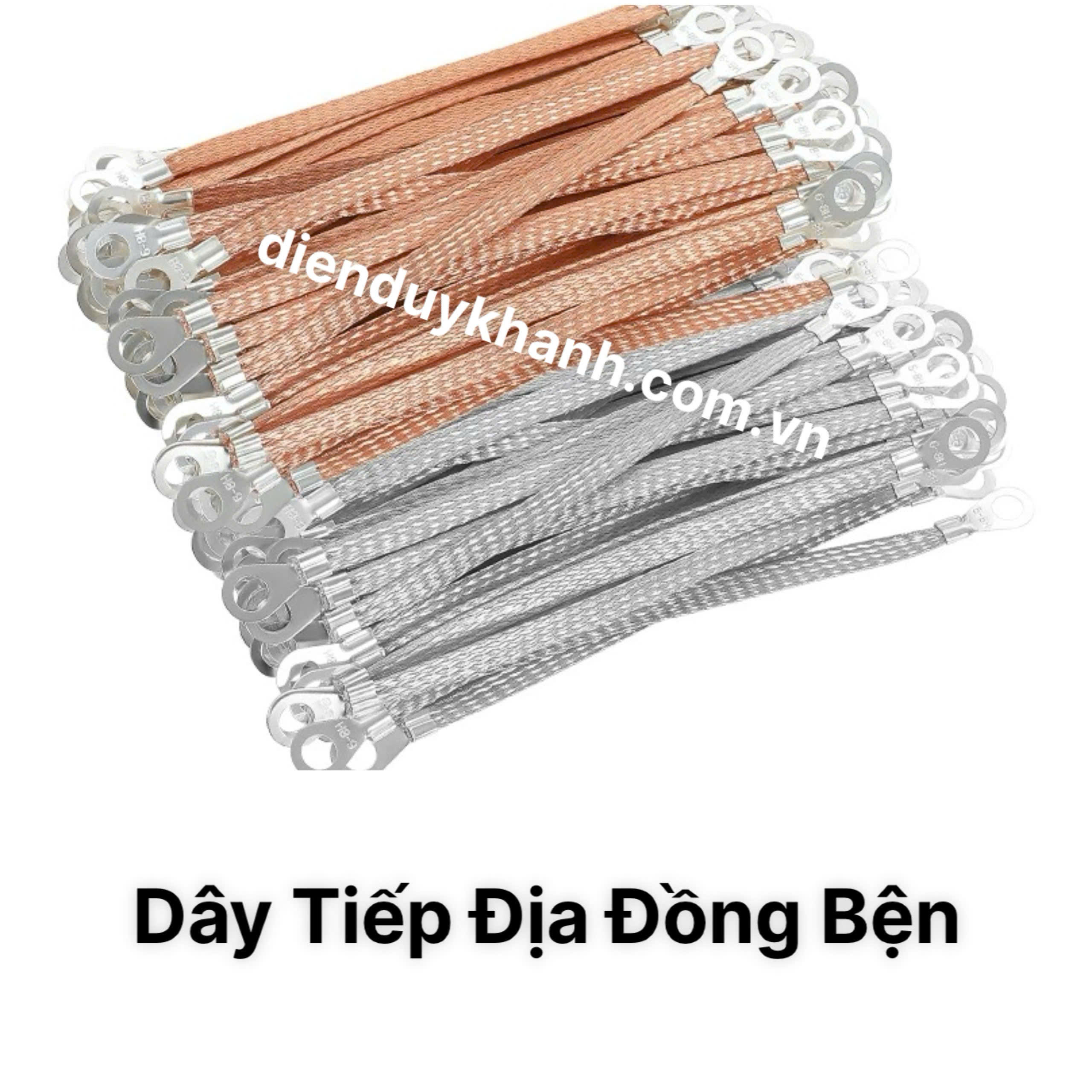

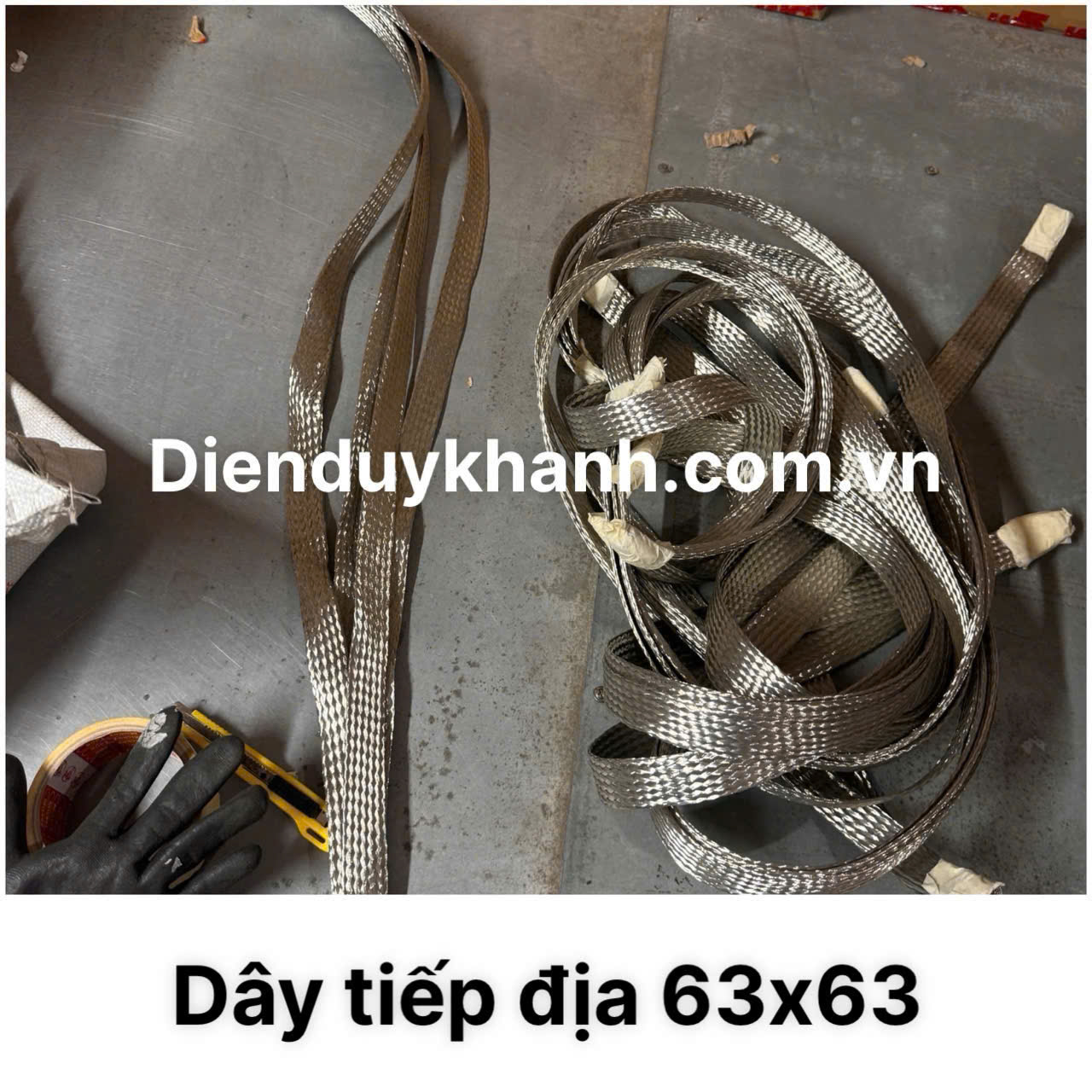

Gồm nhiều sợi nhỏ, dạng dẹt mềm.

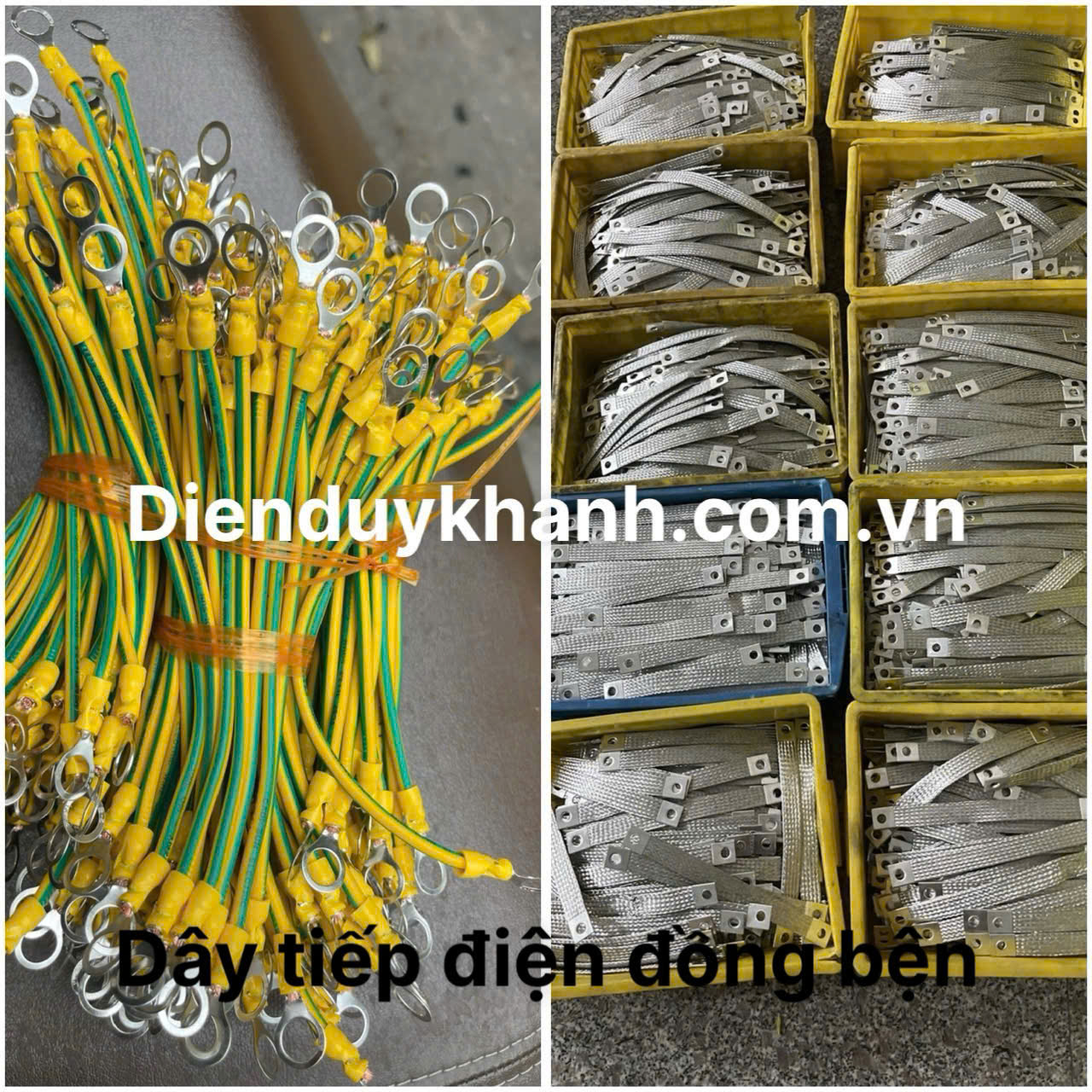

Dùng để nối máng cáp, tủ điện, khung kim loại hoặc các thiết bị cần linh hoạt.
Thanh phẳng, thường khoan lỗ sẵn.
Dùng làm thanh tiếp địa trung tâm trong tủ điện, hoặc chia nhánh tiếp địa cho nhiều thiết bị.
| Ứng dụng | Loại dây phù hợp |
|---|---|
| Nối đất thiết bị điện | Dây đồng bọc PVC xanh – vàng |
| Làm lưới tiếp địa dưới đất | Dây đồng trần hoặc thép mạ kẽm |
| Hệ thống chống sét | Dây đồng trần, dây thép mạ đồng |
| Nối vỏ máy, tủ điện | Dây bện hoặc thanh đồng |
| Hệ thống năng lượng mặt trời | Dây đồng hoặc thép mạ đồng |
Để chọn đúng loại dây tiếp địa, cần quan tâm các yếu tố sau:
Tiết diện dây: Phổ biến từ 2.5 mm² đến 50 mm² hoặc hơn, tùy theo dòng rò và chiều dài dây.
Loại vật liệu: Nếu cần hiệu suất cao → chọn đồng. Cần tiết kiệm → chọn dây mạ đồng/kẽm.
Môi trường: Ngoài trời ẩm ướt → dùng dây bọc PVC hoặc chống ăn mòn.
Chuẩn màu sắc: Xanh lá sọc vàng = dây tiếp địa (theo quy chuẩn quốc tế IEC/TCVN).
Dây tiếp địa nên ngắn nhất có thể, đi theo đường thẳng, hạn chế uốn cong.
Mối nối phải chắc chắn: dùng kẹp đồng, hàn hóa nhiệt hoặc ốc siết tiếp địa.
Đảm bảo điện trở nối đất đạt yêu cầu: < 4Ω cho dân dụng, < 1Ω cho công nghiệp.
Kiểm tra định kỳ hệ thống tiếp địa, đặc biệt sau mỗi mùa mưa hoặc sét.
Dây tiếp địa tuy đơn giản nhưng lại đóng vai trò sống còn trong hệ thống điện. Việc chọn đúng loại dây, thi công đúng kỹ thuật sẽ giúp bảo vệ an toàn cho con người và thiết bị, giảm thiểu thiệt hại do sự cố điện gây ra.
