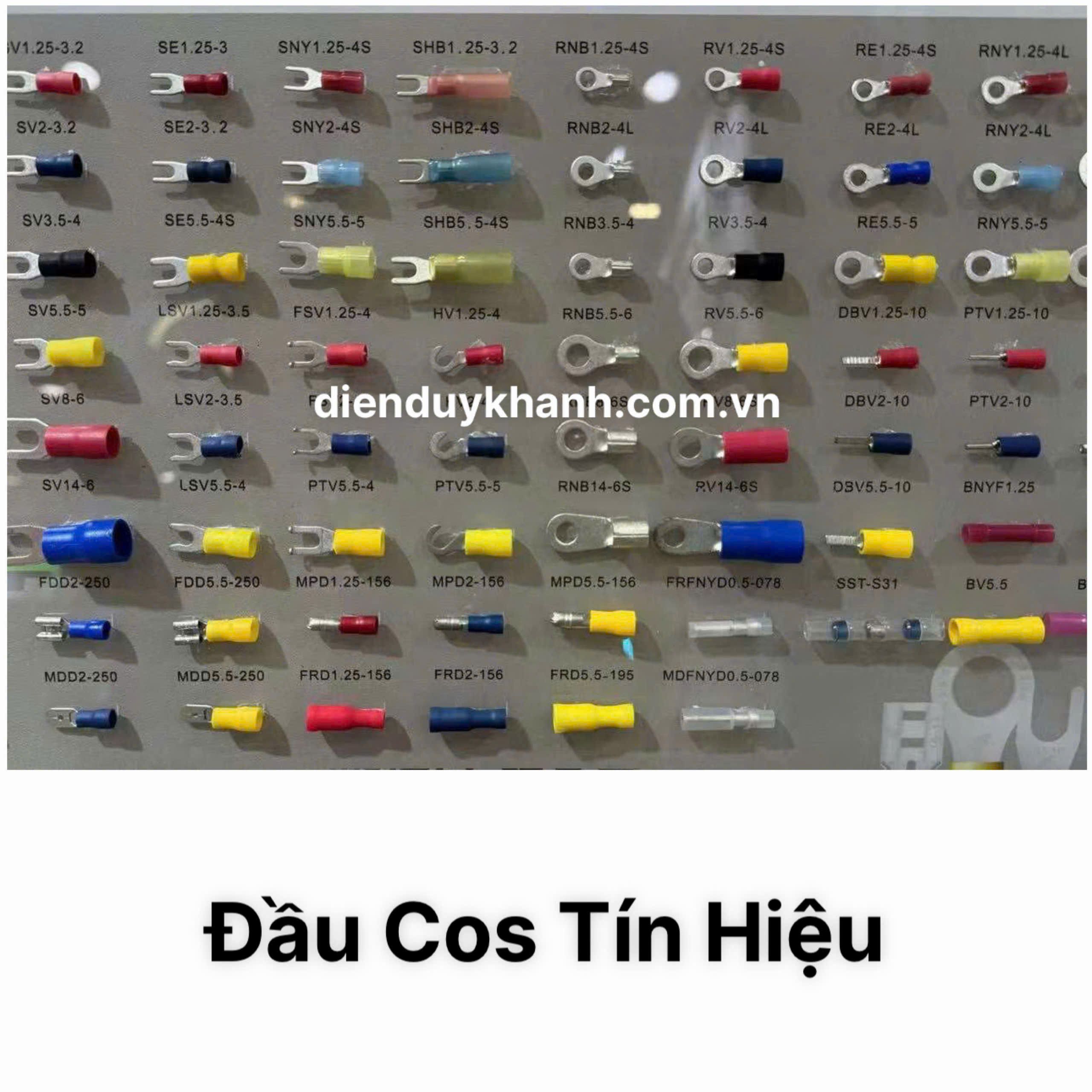

Trong lĩnh vực điện – điện tử và tự động hóa công nghiệp, đầu cốt tín hiệu (hay còn gọi là đầu cos tín hiệu) đóng vai trò vô cùng quan trọng trong việc kết nối dây dẫn với các thiết bị đầu cuối như terminal block, cảm biến, rơ-le, biến tần, PLC, hay các hệ thống điều khiển tín hiệu. Việc sử dụng đúng loại đầu cốt không chỉ đảm bảo tín hiệu truyền ổn định, tiết diện tiếp xúc đủ, mà còn giúp dễ dàng bảo trì, đấu nối nhanh chóng và an toàn.
Vậy đầu cốt tín hiệu có những loại nào? Ứng dụng và đặc điểm của từng loại ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
1. Phân loại theo hình dạng
Hình dạng: Đầu cốt có lỗ tròn, thường có ký hiệu R (vd: R1.25-3).
Ứng dụng: Dùng bắt vít cố định vào khối thiết bị như domino, thanh đồng tiếp địa.
Ưu điểm: Liên kết chắc chắn, chống rung, chống tuột dây.
Lưu ý: Cần tháo vít ra hoàn toàn khi lắp.
Hình dạng: Đầu giống như chữ Y, có hai nhánh để siết vào ốc.
Ứng dụng: Dễ tháo lắp tại các điểm kết nối tín hiệu cần bảo trì thường xuyên.
Ưu điểm: Không cần tháo ốc hoàn toàn, thao tác nhanh.
Hình dạng: Giống chữ Y nhưng khe hẹp hơn, giúp giữ chắc hơn.
Ứng dụng: Gần giống chữ Y, dùng trong đấu nối ổn định cho tín hiệu điện áp thấp.
Ưu điểm: Vừa chắc chắn, vừa dễ tháo lắp.
Hình dạng: Phần đầu dạng dẹt, thường đi với giắc cắm dạng cái.
Ứng dụng: Dùng cho kết nối nhanh, thường thấy trong mạch xe máy, thiết bị điện gia dụng, relay.
Ưu điểm: Cắm – rút nhanh, không cần dụng cụ tháo lắp.
Hình dạng: Đầu nhỏ, dài như cây kim.
Ứng dụng: Phù hợp khi cần đưa dây vào lỗ terminal nhỏ, thiết bị điều khiển tín hiệu như PLC, IO module.
Ưu điểm: Gọn nhẹ, phù hợp dây nhỏ, chống sờn dây.
Đặc điểm: Có lớp nhựa màu ở đầu, cách điện và chống chạm.
Màu sắc: Đỏ (0.5–1.5 mm²), Xanh (1.5–2.5 mm²), Vàng (4–6 mm²) – giúp phân biệt cỡ dây.
Đặc điểm: Làm bằng đồng hoặc hợp kim trần, không bọc cách điện.
Ưu điểm: Giá rẻ, nhỏ gọn, dễ kiểm tra bằng mắt thường.
Lưu ý: Cần quấn thêm băng keo điện hoặc dùng ống co nhiệt khi thi công.
Cách dùng: Dùng kìm bấm để ép chặt dây và thân cốt.
Ứng dụng: Phổ biến nhất, sử dụng trong mọi hệ thống đấu nối.
Cách dùng: Dây được gắn vào đầu cos rồi siết chặt bằng ốc.
Ứng dụng: Hệ thống cố định trong tủ điện, máy công nghiệp, nơi rung động nhiều.
Các đầu cos được sản xuất theo các chuẩn kích thước liên quan đến:
Tiết diện dây dẫn: 0.25mm², 0.5–1.5mm², 2.5mm², 4mm²…
Kích thước lỗ bắt ốc: M2, M3, M4, M5, M6…
Chiều dài tổng thể, độ dày thân cos, phù hợp cho nhu cầu lắp đặt khác nhau.
✅ Hệ thống tín hiệu điều khiển trong tủ điện công nghiệp
✅ Kết nối thiết bị cảm biến, relay, PLC
✅ Dây dẫn tín hiệu Modbus, IO-Link, RS-485
✅ Mạch tín hiệu trong xe máy, ô tô, điện dân dụng
✅ Hệ thống năng lượng mặt trời, chiếu sáng thông minh
Luôn chọn đúng kích thước phù hợp với tiết diện dây và loại đầu nối.
Sử dụng kìm bấm chuyên dụng để đảm bảo cos chặt, không lỏng lẻo.
Với dây tín hiệu nhỏ (0.22 – 1.5 mm²), nên dùng cos cách điện để đảm bảo an toàn.
Tránh bấm cos thủ công hoặc bấm lệch, sẽ ảnh hưởng đến khả năng dẫn điện.
Mặc dù nhỏ bé, nhưng đầu cốt tín hiệu là thành phần quan trọng trong bất kỳ hệ thống điện – tự động hóa nào. Việc lựa chọn đúng loại, đúng kích thước và thi công đúng kỹ thuật sẽ đảm bảo tín hiệu ổn định, an toàn lâu dài, đồng thời giảm thời gian bảo trì và rủi ro kết nối. Hy vọng bài viết này giúp bạn hiểu rõ hơn và lựa chọn phù hợp cho hệ thống của mình.
